Karakteristike

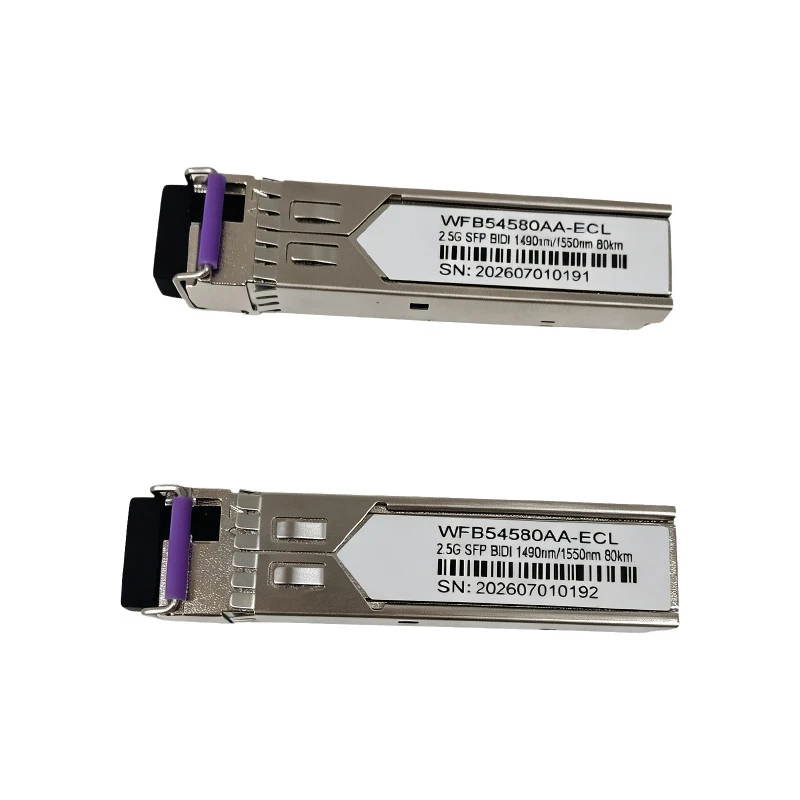

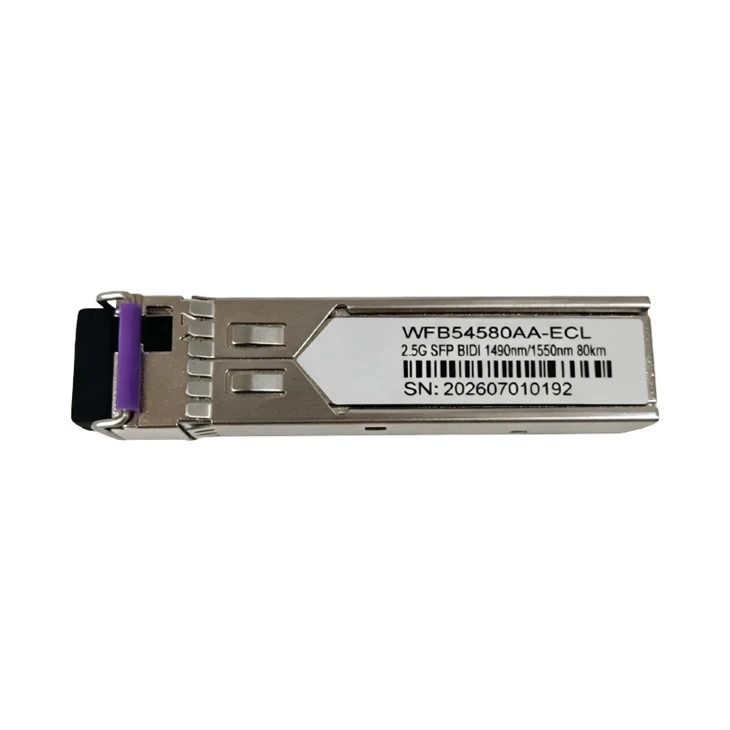

WFB54580AA{1}}ECL

2,5G 80km SFP LC primopredajnik sa jednim vlaknom je optički modul visokih-performansi za dugotrajne-odnosno jedno-prenos preko 9/125μm jednomodnog vlakna{7}}. Radeći na 2,5 Gbps sa dometom od 80 km, idealan je za okosne mreže metroa i jezgrene veze preduzeća. BiDi tehnologija omogućava dvosmjernu komunikaciju preko jednog vlakna, udvostručavajući kapacitet uz smanjenje troškova kabliranja. Napravljen sa DFB laserom i APD prijemnikom, pruža izuzetan integritet signala u čitavom rasponu od 80 km. Potpuno SFP MSA kompatibilan sa LC interfejsom, hot-zamjenjiv, i sadrži-DDM u realnom vremenu za proaktivno održavanje, ovaj modul nudi pouzdanost{17}}klase za zahtjevne dugotrajne-razmještanje.

1. Single Mode LC konektor SFP primopredajnik

2.5G 80km SFP LC primopredajnik sa jednim vlaknom, dizajniran sa preciznim single-modnim LC konektorom kako bi se osigurala čvrsta-fizička veza koja eliminiše gubitak i refleksiju signala. Ovaj industrijski{5}}standardni interfejs garantuje besprekornu integraciju sa vašom postojećom infrastrukturom optičkih vlakana, pružajući dosljedne performanse na svim vašim mrežnim čvorovima. Vjerujte u pouzdanost ovog dokazanog dizajna konektora kako bi vaši kritični podaci-održali nesmetani protok, milju po milju.

2. SInngle +3.3V napajanje

2,5G 80km SFP LC primopredajnik sa jednim vlaknom radi efikasno na jednom +3.3V napajanju, dramatično pojednostavljujući dizajn sistema uz smanjenje ukupne potrošnje energije. Ovaj niskonaponski-dizajn pomaže u smanjenju proizvodnje topline, osiguravajući hladniji rad i veću-dugoročnu pouzdanost hardvera. Odaberite pametno,{7}}rješenje za uštedu energije koje smanjuje troškove struje bez ugrožavanja performansi-održivo umrežavanje počinje ovdje.

3. U skladu sa SFP MSA i SFF-8472

Dizajniran da zadovolji industrijske specifikacije SFP MSA i SFF-8472, 2,5G 80km SFP LC primopredajnik sa jednim vlaknom garantuje glatku interoperabilnost sa praktično svom standardnom mrežnom opremom na tržištu. Ova univerzalna usklađenost oslobađa vas od zaključavanja dobavljača-, dajući vam fleksibilnost za izvor i skaliranje vaše mreže prema vlastitim uvjetima. Jednostavno priključite, povežite i postavite - uz samopouzdanje koje proizlazi iz rigoroznog pridržavanja globalno priznatih standarda.

Parametar

Apsolutne maksimalne ocjene
Parametar	Simbol		Min.		Max.			Jedinica			Napomena
Temperatura skladištenja	Tst		-40		85			stepen
Ulazni napon	Vin		GND		Vcc			V
Napon napajanja	Vcc{0}}Vee		-0.5		+3.6			V
Preporučeni radni uvjeti
Parametar	Simbol		Min.			Tipično	Max.			Jedinica	Napomena
Napon napajanja	Vcc		3.135			3.3	3.465			V	-
Temperatura radnog kućišta	Tc		0			-	70			stepen
			-40			-	85
Brzina prenosa podataka	DR		-			2.5	-			Gbps	-
Ukupna struja napajanja	-		-			-	300			mA	-
Električna{0}}Optička specifikacija
Predajnik
Parametar		Simbol	Min.	Tip.			Max.		Jedinica		Napomena
Optička centralna talasna dužina		l	1470	1490			1510		nm		WFB54580AA{1}}EC(I)L
			1520	1550			1580				WFB55480AA{1}}EC(I)L
Optička spektralna širina (-20dB)		Dl	-	-			1		nm
Omjer potiskivanja bočnog načina rada		SMSR	30	-			-		dB
Prosječna optička izlazna snaga		Po	-2	-			3		dBm		1
Omjer izumiranja		Er	8.2	-			-		dB
Prosječna snaga onemogućavanja predajnika				-			-45		dBm		-
Izlazno oko		U skladu sa ITU‐T G.957									2
Optička- električna specifikacija
Prijemnik
Parametar		Simbol	Min.	Tip.			Max.		Jedinica		Napomena
Operate Wavelength		l	1520	1550			1580		nm		WFB54580AA{1}}EC(I)L
			1470	1490			1510				WFB55480AA{1}}EC(I)L
Osjetljivost		Pr	-	-			-28		dBm		3
Saturation		Ps	-9	-			-		dBm		3
Kazna optičkog puta							2		dB
LOS De-nivo potvrđivanja		-	-	-			-29		dBm
LOS nivo potvrđivanja		-	-45	-			-		dBm		-
LOS histereza		-	0.5	-					dB		-

Napomena:

1. Optička snaga je spojena u SMF.

2. Izmjereno pomoću PRBS 2²³-1 test uzorak @2.5Gbps.

3. Izmjereno pomoću PRBS 2²³-1 test uzorak @2.5Gbps, BER manji ili jednak 1×10-12.

Električne karakteristike
Parametar		Simbol	Min.	Tipično	Max.	Jedinica	Napomena
MOD_DEF(0:2)		VH	2		Vcc	V
MOD_DEF(0:2)		VL	0		0.8	V
Predajnik
Ulazna diferencijalna impedansa		Zin	90	100	110	Ω	-
Data Input Swing Diferencijal		Vin	200		2400	mV
TX Disable	Onemogući		2.0		Vcc	V
TX Disable	Omogući		0		0.8	V
TX Fault	Greška		2.0		Vcc	V
TX Fault	Normalno		0		0.8	V
Prijemnik
Izlazna diferencijalna impedansa		Zout	90	100	110	Ω
Diferencijal zamaha izlaza podataka		Vout	700		1000	mV
LOS		Visoko	2.0		Vcc	V
LOS		Nisko	0		0.8	V

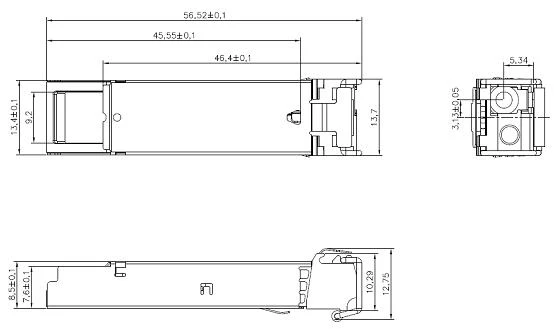

Dijagram pakovanja (Jedinica: mm)

product-554-329

Informacije o narudžbi

Broj dijela	Opis proizvoda
WFB54580AA{1}}ECL	1490T/1550R, 2.5Gbps, LC, 80km, 0 stepeni ~ +70 stepeni, sa DDM
WFB55480AA{1}}ECL	1550T/1490R, 2.5Gbps, LC, 80km, 0 stepeni ~ +70 stepeni, sa DDM
WFB54580AA{1}}EIL	1490T/1550R, 2.5Gbps, LC, 80km, -40 stepeni ~ +85 stepeni, sa DDM
WFB55480AA{1}}EIL	1550T/1490R, 2.5Gbps, LC, 80km, -40 stepeni ~ +85 stepeni, sa DDM
