Karakteristike

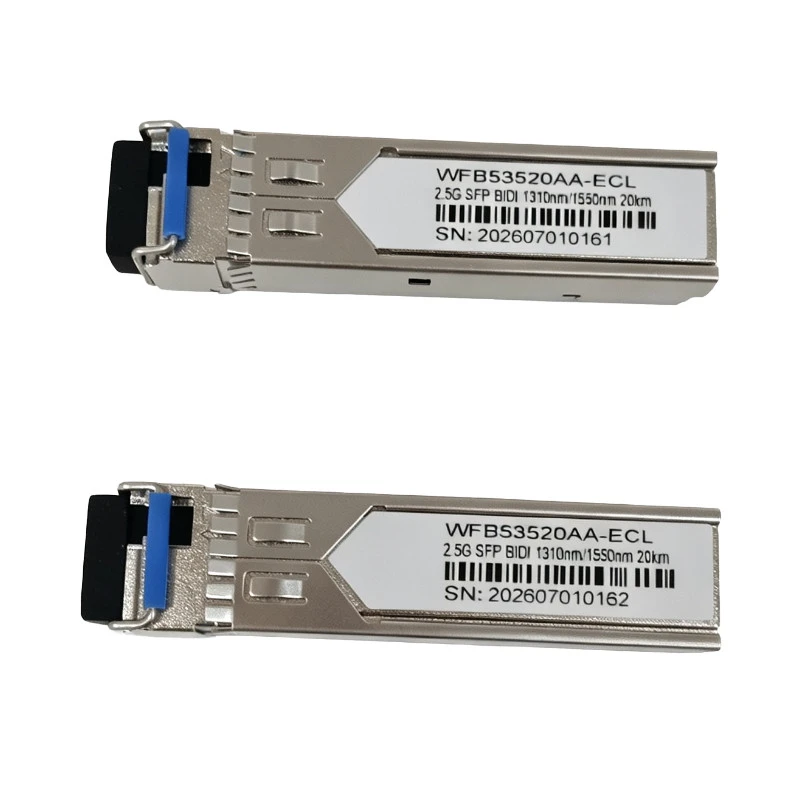

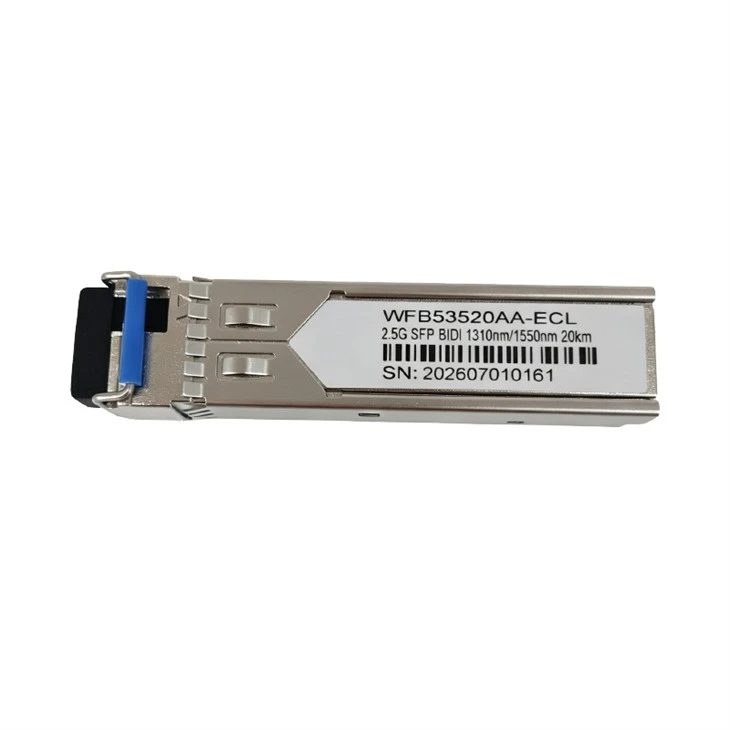

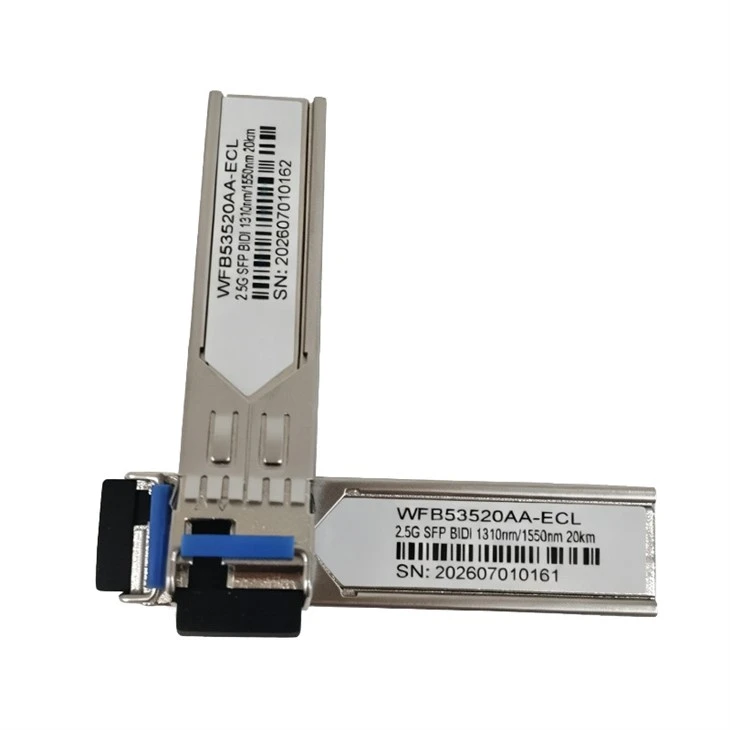

WFB53520AA-ECL

1. Single Mode LC konektor SFP primopredajnik

2.5G SFP BiDi 20km LC single mode primopredajnik dizajniran sa vrhunskim single-modnim LC interfejsom, ovaj SFP primopredajnik osigurava visoko stabilnu i preciznu fizičku vezu koja minimizira gubitak optičkog signala. Njegov industrijski-standardni faktor oblika garantuje besprijekornu interoperabilnost sa širokim spektrom mainstream mrežnih prekidača i rutera. Možete ga odmah implementirati u postojeću optičku infrastrukturu bez brige o neusklađenostima kompatibilnosti.

2. Do20km on 9/125um SMF

2.5G SFP BiDi 20km LC single mode primopredajnik dizajniran da isporuči robustan,-prenos bez grešaka na udaljenosti do 20 kilometara putem standardnog 9/125μm single-modnog vlakna, ovaj primopredajnik pobjeđuje izazove-veza na daljinu sa . Njegov napredni optički dizajn održava izuzetan integritet signala čak i pri maksimalnom dometu, efikasno eliminišući gubitak podataka i kašnjenje u ponovnom prenosu. Bilo da se proteže kroz zgrade kampusa ili povezuje udaljene objekte, možete računati na konzistentno,{10}}brzo povezivanje koje vas nikada neće iznevjeriti.

3. Kompatibilan sa RoHS-6

Proizveden u strogom skladu sa RoHS-6 direktivama o zaštiti okoliša, 2.5G SFP BiDi 20km LC single mode primopredajnik je napravljen od sigurnijih materijala koji štite i ljude i planetu. Odabir ovog zeleno certificiranog modula znači da proaktivno ispunjavate međunarodne standarde usklađenosti i istovremeno smanjujete ekološki otisak vaše kompanije. Isporučite izuzetne mrežne performanse čiste savjesti, znajući da svaka komponenta ispunjava najrigoroznije svjetske zahtjeve za sigurnost i održivost.

4. OperatingCaseTtemperatura

Dostupan u dvije svestrane temperaturne razine koje odgovaraju vašem jedinstvenom okruženju za implementaciju - komercijalno (0 do +70 stepen) za standardne unutrašnje postavke i industrijsko (-40 do +85 stepen) za ekstremne vanjske ili tvorničke-podne uslove. Ova fleksibilna temperaturna tolerancija osigurava dosljedne performanse-bez drifta bilo da je raspoređeno u podatkovnim centrima-kontrolisanim klimom ili u ormarićima sprženim uz cestu. Odaberite razred koji odgovara vašem svijetu i budite sigurni da će ovaj primopredajnik raditi besprijekorno milju za milju, sezonu za sezonom.

Parametar

Apsolutne maksimalne ocjene
Parametar	Simbol			Min.			Max.			Jedinica			Napomena
Temperatura skladištenja	Tst			-40			85			stepen
Ulazni napon	Vin			GND			Vcc			V
Napon napajanja	Vcc{0}}Vee			-0.5			+3.6			V
Preporučeni radni uvjeti
Parametar	Simbol			Min.	Tipično			Max.			Jedinica		Napomena
Napon napajanja	Vcc			3.135	3.3			3.465			V		-
Temperatura radnog kućišta	Tc			0	-			70			stepen
				-40	-			85
Brzina prenosa podataka	DR			-	2.5			-			Gbps		-
Ukupna struja napajanja	-			-	-			300			mA		-
Električna{0}}Optička specifikacija
Predajnik
Parametar		Simbol		Min.		Tip.			Max.			Jedinica	Napomena
Optička centralna talasna dužina		l		1290		1310			1330			nm	WFB53520AA{1}}EC(I)L
				1520		1550			1580				WFB55320AA{1}}EC(I)L
Optička spektralna širina (-20dB)		Dl		-		-			1			nm
Omjer potiskivanja bočnog načina rada		SMSR		30		-			-			dB
Prosječna optička izlazna snaga		Po		-5		-			0			dBm	1
Omjer izumiranja		Er		8.2		-			-			dB
Prosječna snaga onemogućavanja predajnika						-			-45			dBm	-
Izlazno oko		U skladu sa ITU‐T G.957											2
Optička- električna specifikacija
Prijemnik
Parametar			Simbol	Min.		Tip.			Max.			Jedinica	Napomena
Operate Wavelength			l	1470		1550			1620			nm	WFB53520AA{1}}EC(I)L
				1260		1310			1360				WFB55320AA{1}}EC(I)L
Osjetljivost			Pr	-		-			-18			dBm	3
Saturation			Ps	-3		-			-			dBm	3
LOS De-nivo potvrđivanja			-	-		-			-19			dBm
LOS nivo potvrđivanja			-	-35		-			-			dBm	-
LOS histereza			-	0.5		-						dB	-

Napomena:

1. Optička snaga je spojena u SMF.

2. Izmjereno pomoću PRBS 2²³-1 test uzorak @2.5Gbps.

3. Izmjereno pomoću PRBS 2²³-1 test uzorak @2.5Gbps, BER manji ili jednak 1×10-12.

Električne karakteristike
Parametar		Simbol	Min.	Tipično	Max.	Jedinica	Napomena
MOD_DEF(0:2)		VH	2		Vcc	V
MOD_DEF(0:2)		VL	0		0.8	V
Predajnik
Ulazna diferencijalna impedansa		Zin	90	100	110	Ω	-
Data Input Swing Differential		Vin	200		2400	mV
TX Disable	Onemogući		2.0		Vcc	V
TX Disable	Omogući		0		0.8	V
TX Fault	Greška		2.0		Vcc	V
TX Fault	Normalno		0		0.8	V
Prijemnik
Izlazna diferencijalna impedansa		Zout	90	100	110	Ω
Diferencijal zamaha izlaza podataka		Vout	700		1000	mV
LOS		Visoko	2.0		Vcc	V
LOS		Nisko	0		0.8	V

Preporučeni krug

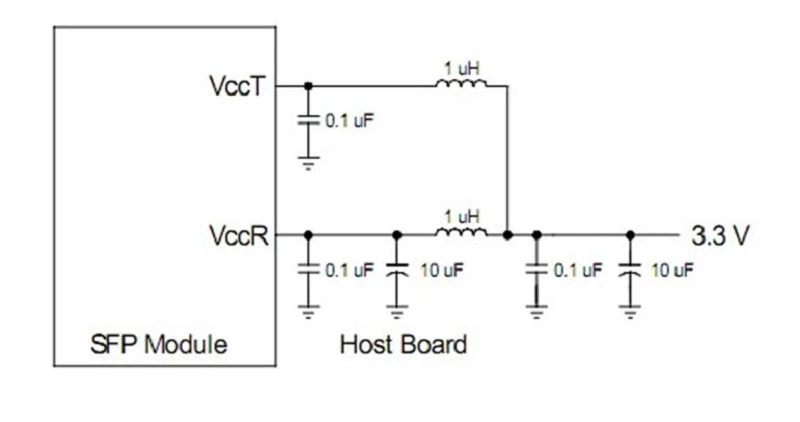

Preporučena mreža za filtriranje napajanja matične ploče

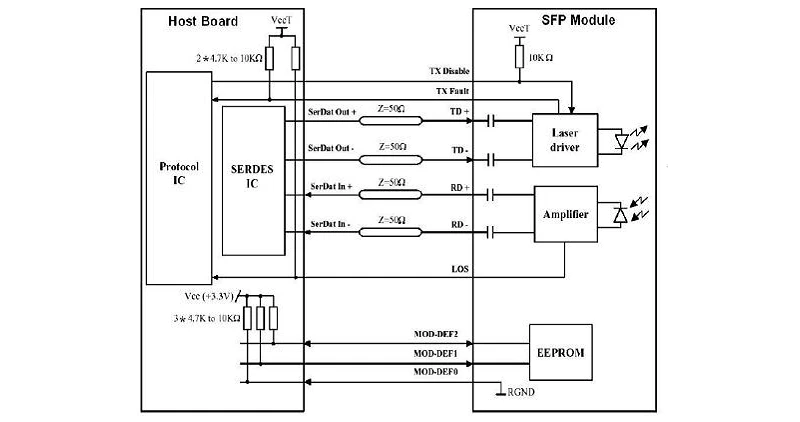

Primjer SFP+Šema matične ploče

Informacije o narudžbi

Broj dijela	Opis proizvoda
WFB53520AA-ECL	1310T/1550R, 2.5Gbps, LC, 20km, 0 stepeni ~ +70 stepeni, sa DDM
WFB55320AA{1}}ECL	1550T/1310R, 2.5Gbps, LC, 20km, 0 stepeni ~ +70 stepeni, sa DDM
WFB53520AA-EIL	1310T/1550R, 2.5Gbps, LC, 20km, -40 stepeni ~ +85 stepeni, sa DDM
WFB55320AA{1}}EIL	1550T/1310R, 2.5Gbps, LC, 20km, -40 stepeni ~ +85 stepeni, sa DDM
