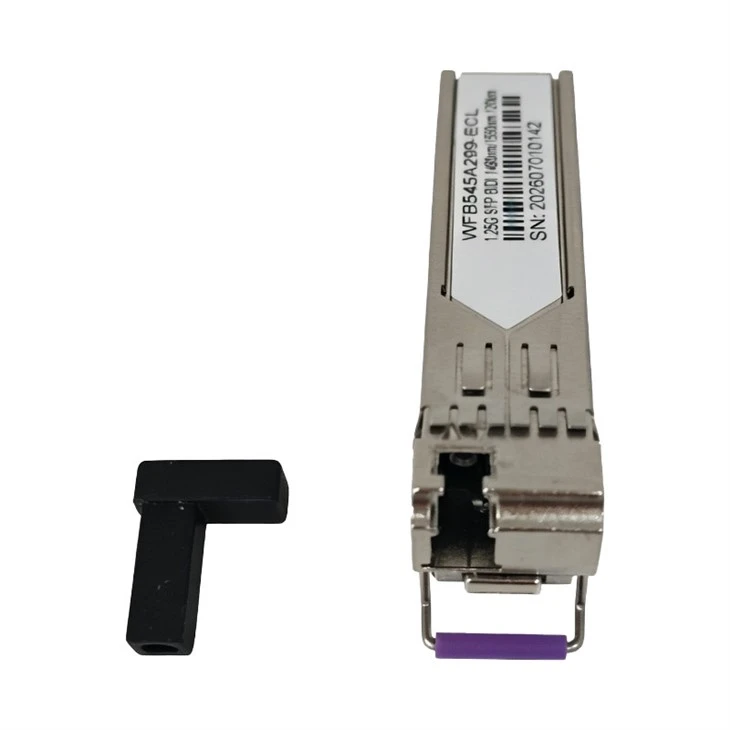

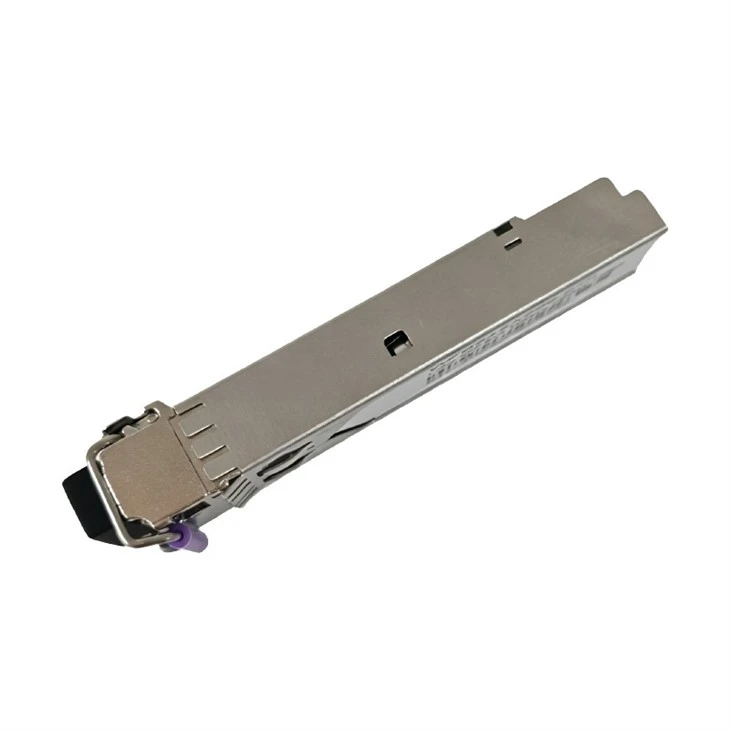

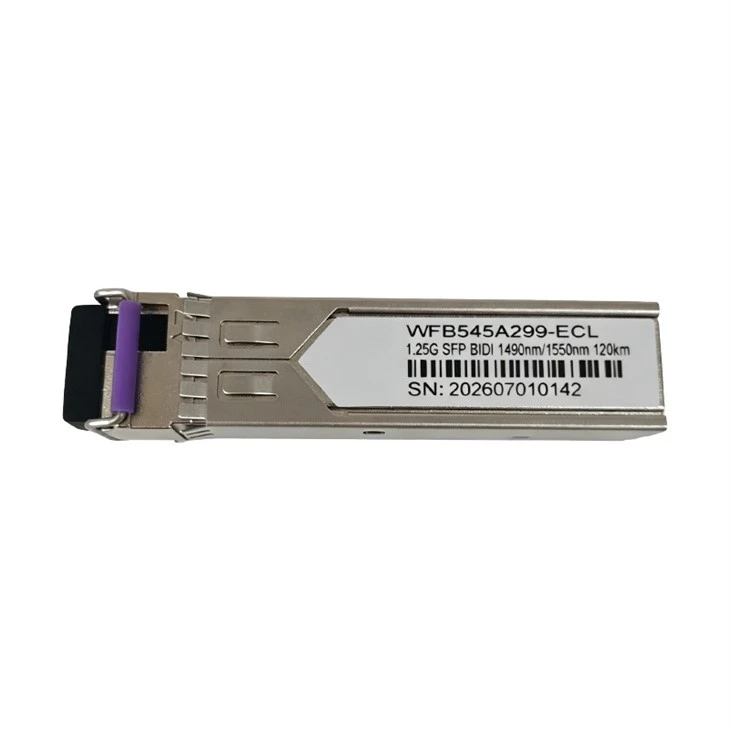

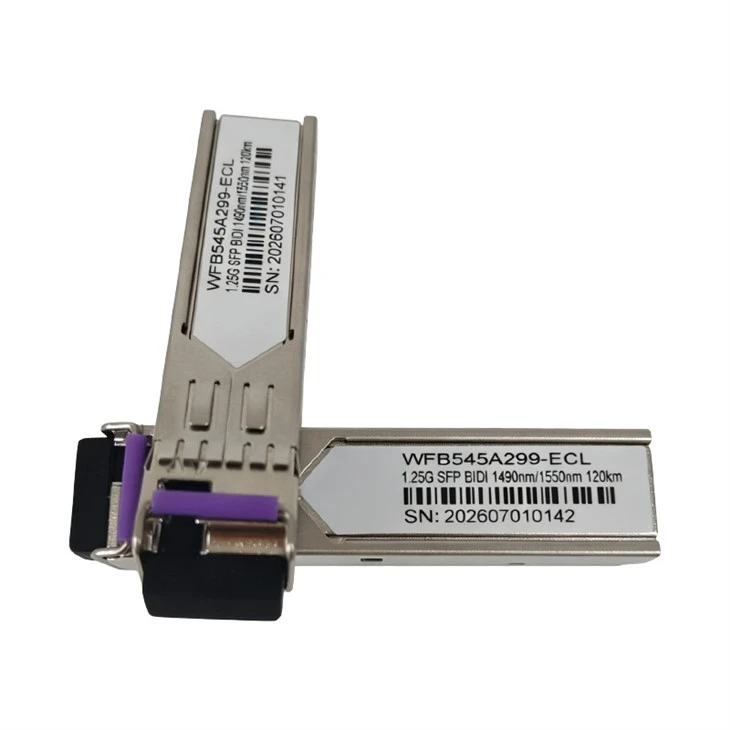

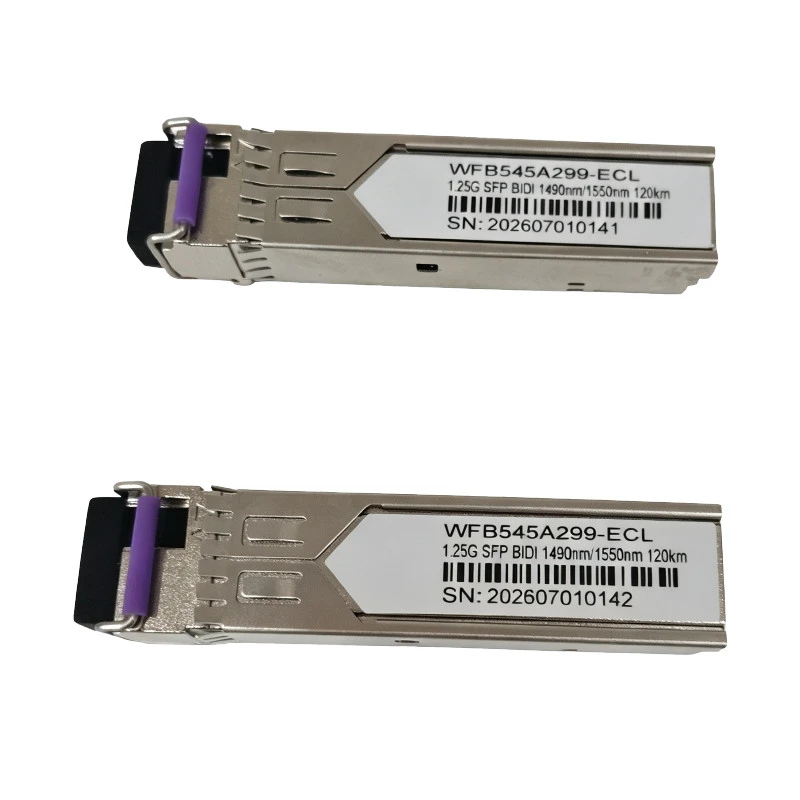

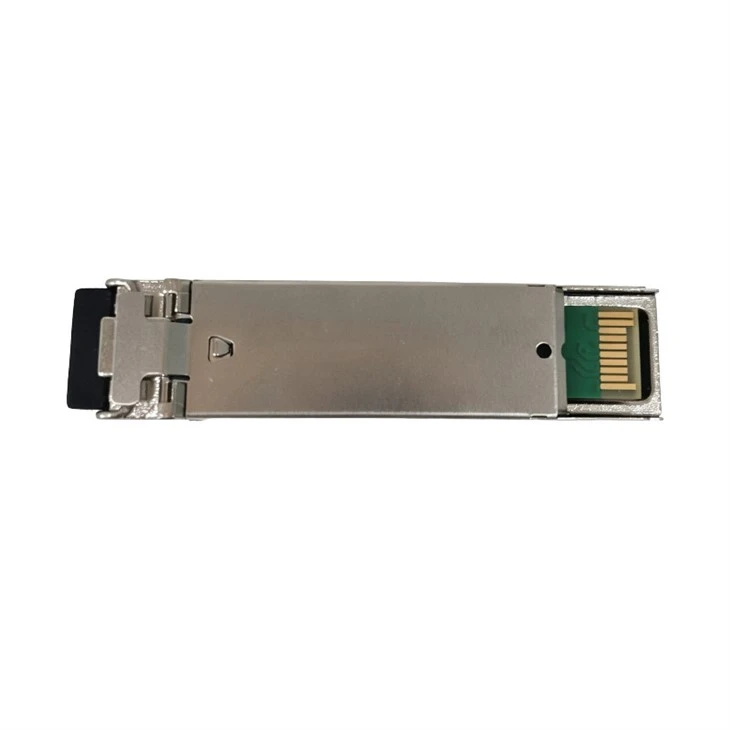

1.25G SFP BiDi 120km

1.25G SFP BiDi 120km

Product Highlights
● Podržava brzine prenosa podataka do 1,25 Gb/s
● Single Mode LC konektor SFP primopredajnik
● Do 120 km na 9/125um SMF
● Jednostruko +3.3V napajanje
● 1490nm DFB laser i 1550nm APD fotodioda za WFB545A299-EC(I)L
● 1550nm DFB laser i 1490nm APD fotodioda za WFB554A299-EC(I)L
● Digitalni dijagnostički nadzor u realnom vremenu na 2-žičnom interfejsu
● U skladu sa SFP MSA i SFF-8472
● Temperatura radnog kućišta
Komercijalni: 0 do +70 stepen
Industrijski: -40 do +85 stepeni
Klasifikacija proizvoda
Fiber Transceiver

Pošaljite upit
Karakteristike
Specifikacija
FAQ

Karakteristike





WFB545A299-ECL



1.25G SFP BiDi 120km LC single mode primopredajnik je usaglašen sa Small Form- Factor Pluggable (SFP) Multi-Source Agreement (MSA) i SFF-8472. Funkcije digitalnog dijagnostičkog nadzora kao što je opisano u SFF-8472 pružaju se putem I2C serijskog sučelja.

Modul pruža digitalne dijagnostičke informacije o svojim radnim uslovima i statusu, uključujući snagu odašiljanja, lasersku bias, optičku snagu prijemnika, temperaturu modula i napon napajanja. Podaci o kalibraciji i pragu alarma/upozorenja se zapisuju i pohranjuju u internu memoriju (EEPROM). Memorijska mapa je kompatibilna sa SFF-8472, kao što je prikazano ispod. Dijagnostički podaci su sirove A/D vrijednosti i moraju se pretvoriti u jedinice stvarnog svijeta koristeći konstante kalibracije pohranjene na EEPROM lokacijama 56 – 95 u A2h.

1. Podržava do 1.25Gb/sbrzine prenosa podataka

Pruža munjevitu-brzu propusnost od 1,25 Gbps, dajući vašoj mreži snagu da rukuje aplikacijama koje su gladne propusnog opsega-kao što su video nadzor visoke-video nadzora,-sigurnosne kopije podataka velikih razmjera i usluge u oblaku u stvarnom-okrugu bez kašnjenja. Ova robusna brzina prenosa podataka osigurava nesmetan protok vašeg kritičnog poslovnog saobraćaja, eliminišući frustrirajuća kašnjenja i održavajući vaše operacije na vrhunskoj produktivnosti. Budućnost-dokažite svoju investiciju u mrežu sa primopredajnikom koji je znatno iznad svoje težinske klase, isporučujući performanse{9}}klase nosioca bez vrijedne cijene za preduzeća.

2. SInngle +3.3V napajanje

1.25G SFP BiDi 120km LC single mode primopredajnik radi na jednom +3.3V napajanju, eliminirajući potrebu za složenim krugom za konverziju napona i pojednostavljujući dizajn vašeg sistema. Ova niskonaponska-arhitektura značajno smanjuje ukupnu potrošnju energije, što se pretvara u niže operativne troškove i hladniju-opremu za produženi vijek trajanja hardvera. Dizajniran imajući na umu energetsku efikasnost, ovaj primopredajnik pruža izuzetne performanse dok vaš podatkovni centar drži zelenom, a račune za struju pod kontrolom.

3. Real TimeDigitalni dijagnostički nadzorna 2-žičnom interfejsu

1.25G SFP BiDi 120km LC single mode primopredajnik daje snagu vašem timu za upravljanje mrežom sa uvidom u realnom vremenu-u vitalne optičke parametre, isporučujući pametnu informaciju putem jednostavnog 2-žičnog interfejsa. Ovaj inteligentni dijagnostički sistem djeluje kao stražar ranog upozorenja, upozoravajući vas na potencijalnu degradaciju komponenti ili fluktuacije napajanja mnogo prije nego što mogu poremetiti uslugu. Transformirajte svoju mrežu iz reaktivne u proaktivnu - s podacima o performansama uživo na dohvat ruke, možete optimizirati performanse, smanjiti vrijeme rješavanja problema i produžiti vijek trajanja cijele vaše infrastrukture.

4. U skladu sa SFP MSA i SFF-8472

1.25G SFP BiDi 120km LC single mode primopredajnik potpuno usklađen sa SFP MSA i SFF-8472 standardima, ovaj primopredajnik se neprimjetno integrira u vašu postojeću mrežnu opremu bez glavobolje vezanog za vlasničke dobavljače-. Ovo industrijsko{7}}pridržavanje standarda znači da možete slobodno birati između širokog spektra kompatibilnih prekidača i rutera, dajući vam fleksibilnost da izgradite svoju mrežu na svoj način. Uživajte u istinskoj -i- interoperabilnosti podržanoj rigoroznim testiranjem usklađenosti, tako da se možete s povjerenjem implementirati i fokusirati se na razvoj vašeg poslovanja - ne rješavajući probleme s kompatibilnošću.



Parametar





Apsolutne maksimalne ocjene

Parametar

Simbol

Min.

Max.

Jedinica

Napomena

Temperatura skladištenja

Tst

-40

85

stepen



Ulazni napon

Vin

GND

Vcc

V



Napon napajanja

Vcc{0}}Vee

-0.5

+3.6

V



Preporučeni radni uvjeti

Parametar

Simbol

Min.

Tipično

Max.

Jedinica

Napomena

Napon napajanja

Vcc

3.135

3.3

3.465

V

-

Temperatura radnog kućišta

Tc

0

-

70

stepen



-40

-

85



Brzina prenosa podataka

DR

-

1.25

-

Gbps

-

Ukupna struja napajanja

-

-

-

300

mA

-

Električna{0}}Optička specifikacija

Predajnik

Parametar

Simbol

Min.

Tip.

Max.

Jedinica

Napomena

Optička centralna talasna dužina

l

1470

1490

1510

nm

WFB545A299-EC(I)L

1520

1550

1580

WFB554A299-EC(I)L

Optička spektralna širina (-20dB)

Dl

-

-

-

1

nm



Omjer potiskivanja bočnog načina rada

SMSR

30

-

-

dB



Prosječna optička izlazna snaga

Po

0

-

5

dBm

1

Omjer izumiranja

Er

9

-

-

dB



Prosječna snaga onemogućavanja predajnika



-

-45

dBm

-

Vrijeme uspona/pada (20%~80%)

tr/tf



0.26

ns



Izlazno oko

U skladu sa IEEE802.3z

2

Optička- električna specifikacija

Prijemnik

Parametar

Simbol

Min.

Tip.

Max.

Jedinica

Napomena

Operate Wavelength

l

1520

1550

1580

nm

WFB545A299-EC(I)L

1470

1490

1510

WFB554A299-EC(I)L

Osjetljivost

Pr

-

-

-31

dBm

3

Saturation

Ps

-10

-

-

dBm

3

LOS De-nivo potvrđivanja

-

-

-

-32

dBm



LOS nivo potvrđivanja

-

-42

-

-

dBm

-

LOS histereza

-

0.5

-



dB

-

Napomena:

1. Optička snaga je spojena u SMF.

2. Izmjereno pomoću PRBS 27-1 test uzorak @1.25Gbps.

3. Izmjereno pomoću PRBS 27-1 test uzorak @1,25Gbps, BER manji ili jednak 1×10-12.



Električne karakteristike

Parametar

Simbol

Min.

Tipično

Max.

Jedinica

Napomena

MOD_DEF(0:2)

VH

2



Vcc

V



VL

0



0.8

V



Predajnik

Ulazna diferencijalna impedansa

Zin

90

100

110

Ω

-

Data Input Swing Differential

Vin

200



2400

mV



TX Disable

Onemogući



2.0



Vcc

V



Omogući



0



0.8

V



TX Fault

Greška



2.0



Vcc

V



Normalno



0



0.8

V



Prijemnik

Izlazna diferencijalna impedansa

Zout

90

100

110

Ω



Diferencijal zamaha izlaza podataka

Vout

700



1000

mV



LOS

Visoko

2.0



Vcc

V



Nisko

0



0.8

V

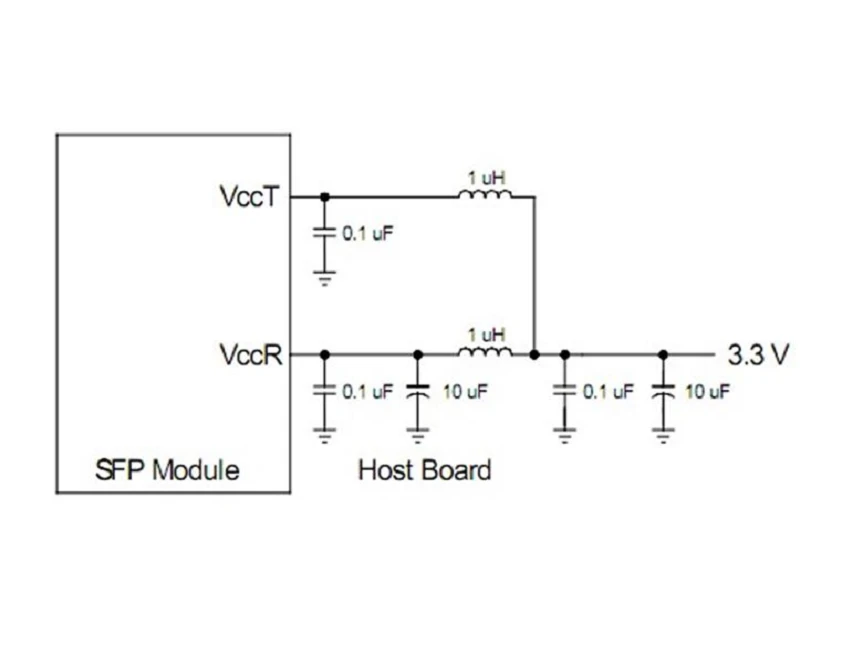

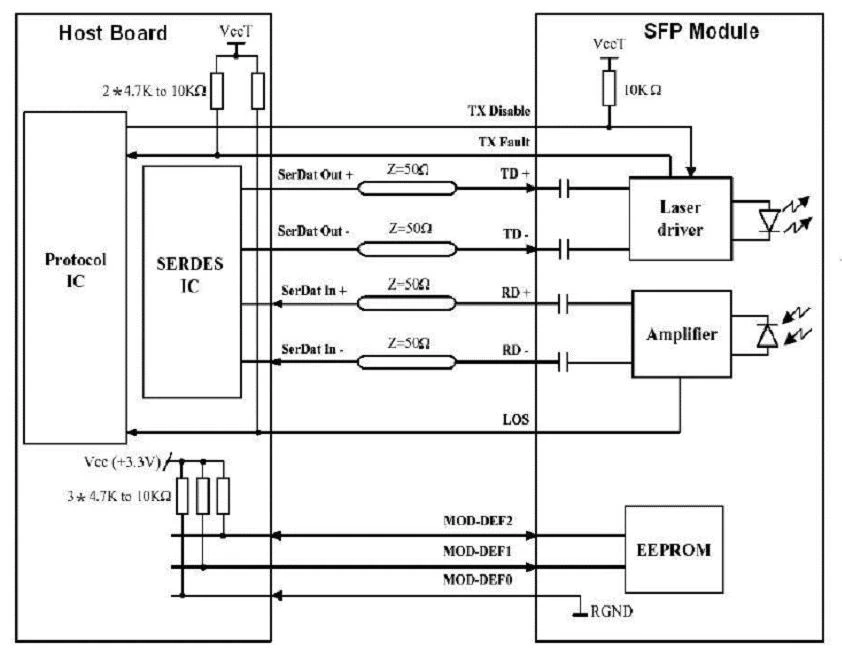

Preporučeni krug


product-842-658
product-842-658



Informacije o narudžbi





Broj dijela

Opis proizvoda

WFB545A299-ECL

1490T/1550R, 1.25Gbps, LC, 120km, 0 stepeni ~ +70 stepeni, sa DDM

WFB554A299-ECL

1550T/1490R, 1.25Gbps, LC, 120km, 0 stepeni ~ +70 stepeni, sa DDM

WFB545A299-EIL

1490T/1550R, 1.25Gbps, LC, 120km, -40 stepeni ~ +85 stepeni, sa DDM

WFB554A299-EIL

1550T/1490R, 1.25Gbps, LC, 120km, -40 stepeni ~ +85 stepeni, sa DDM
