Karakteristike

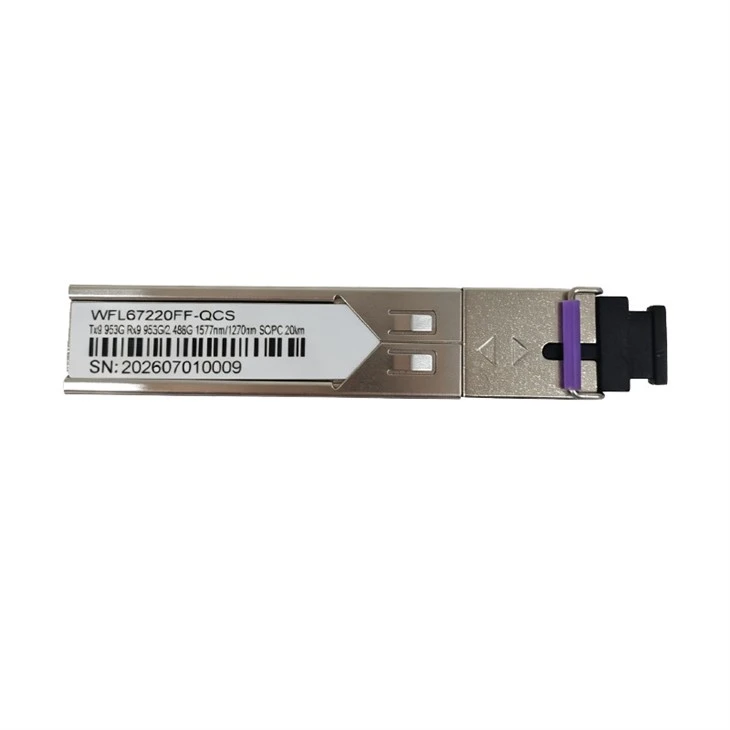

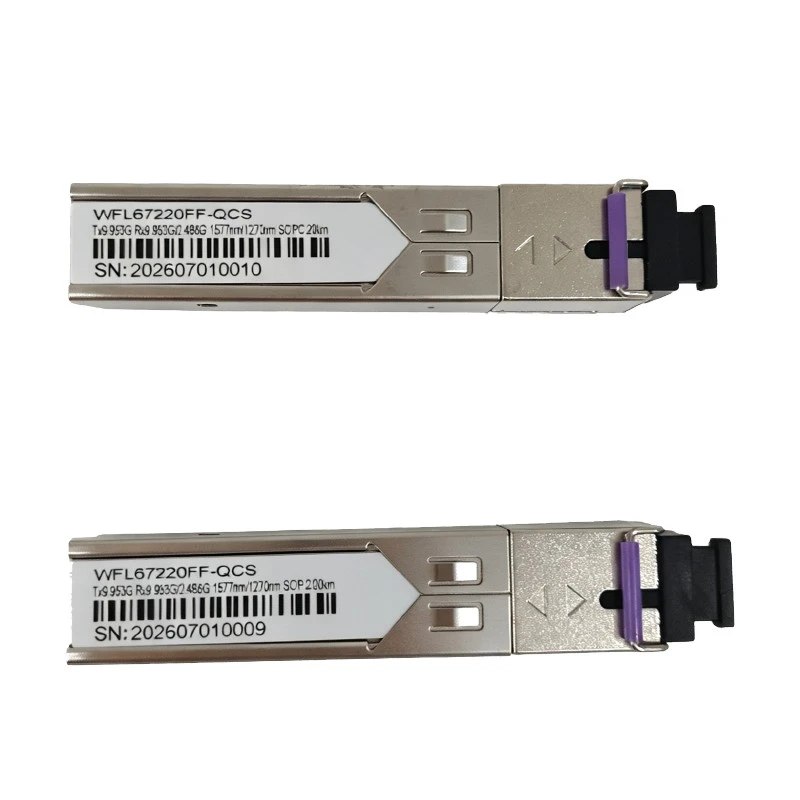

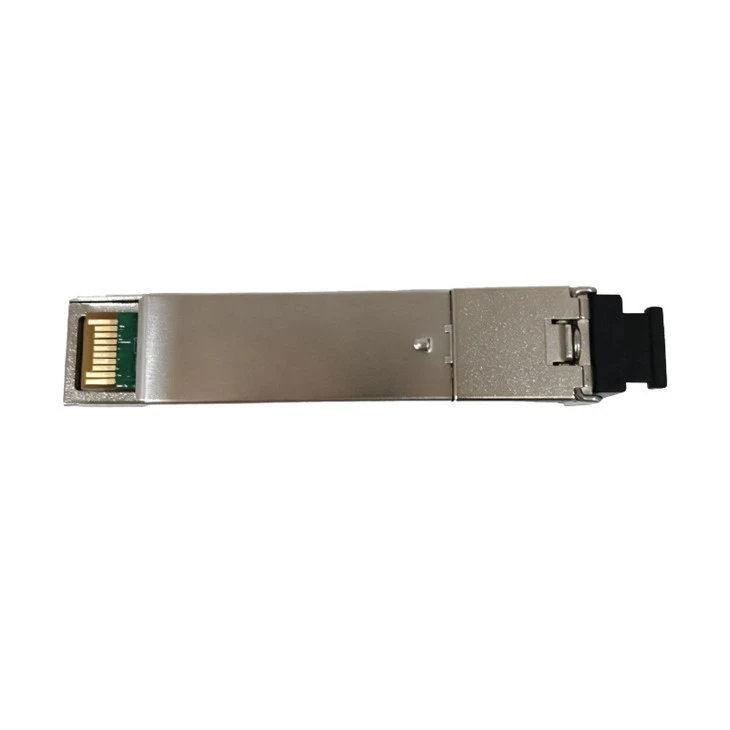

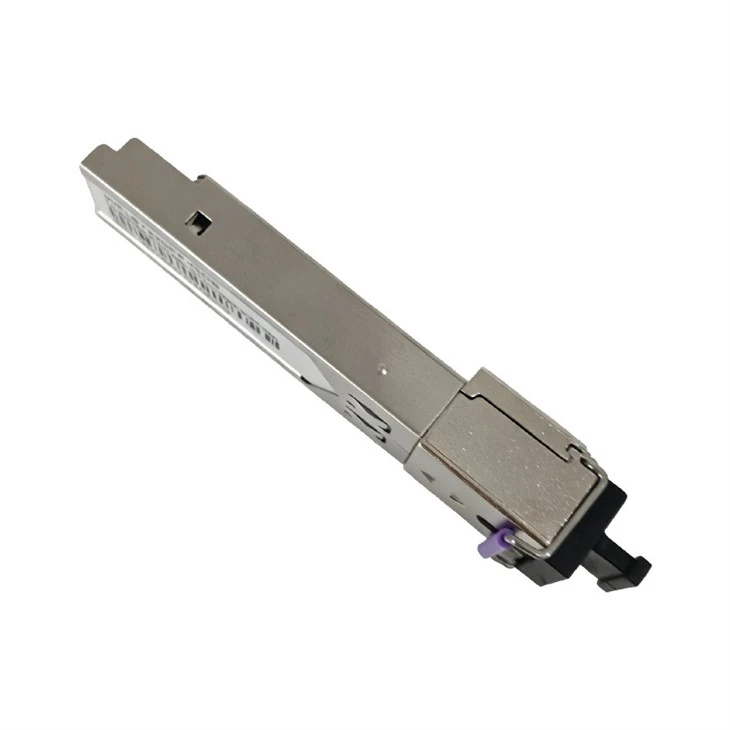

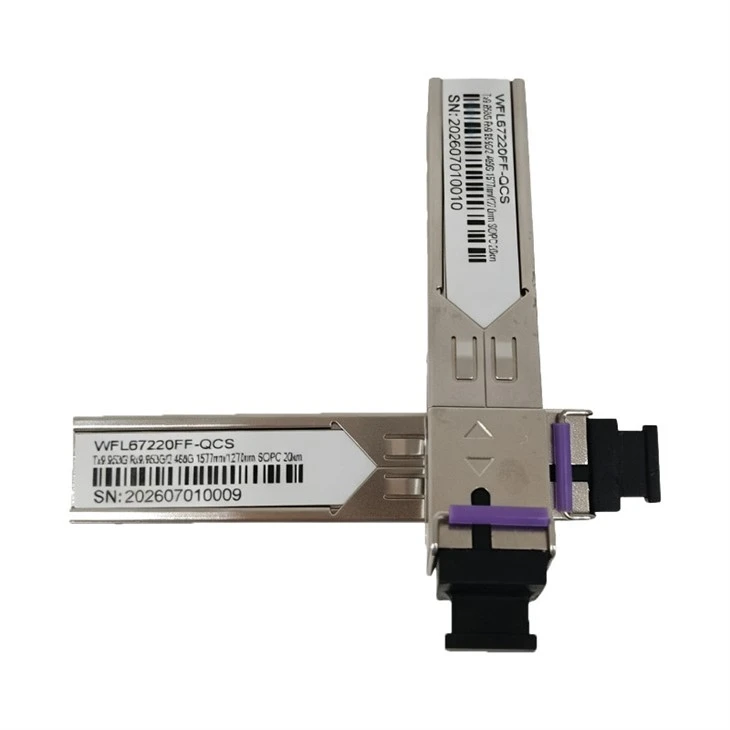

WFL67220FF{1}}QCS

WFL67220FF-QCS proizvod je dizajniran za OLT modul baziran na XGSPON tehnologiji. XGSPON OLT SFP+ proizvod je integrisani modul koji sadrži mikro-opticku komponentu i poluprovodnički materijal. Modul bi mogao implementirati DDM funkciju. Može se koristiti na ključnim lokacijama u optičkim mrežama.

1. Dvosmjerne veze za prijenos podataka sa jednim vlaknom sa 9.953Gbps i 9.953Gbps/2.488Gbps (kompatibilno) uzvodno

Primopredajnik podržava dvosmjerni prijenos sa jednim-fiberom, isporučujući 9.953Gbps downstream i upstream brzine za pune simetrične 10G performanse. XGSPON OLT SFP+ proizvod je također unazad kompatibilan sa 2.488Gbps upstream, što mu omogućava da radi neprimjetno u XG-PON (asimetričnim) implementacijama. Ova dual{8}}mod upstream sposobnost osigurava -efikasnu tranziciju sa naslijeđenih PON sistema na sljedeću-generaciju XGS-PON mreža.

2. Sposobnost{0}}priključivanja

XGSPON OLT SFP+ primopredajnik podržava rad sa -uključivanjem, omogućavajući da bude umetnut ili uklonjen iz SFP+ kaveza bez isključivanja glavnog OLT sistema. Ova mogućnost eliminiše zastoje u mreži tokom procedura instalacije, zamene ili nadogradnje modula, obezbeđujući neprekidnu uslugu za krajnje korisnike.

3. Podržava 20 km udaljenosti prijenosa sa SMF-om

XGSPON OLT SFP+ modul pruža pouzdan prijenos od 20 km preko single-modnog vlakna (SMF), pokrivajući veliku većinu udaljenosti pristupne mreže. Ovo osigurava dosljedan integritet signala i stabilne performanse u cijelom optičkom budžetu bez potrebe za dodatnim pojačanjem.

4. Nizak EMI i odlična ESD zaštita

Modul se odlikuje niskim EMI dizajnom, smanjujući elektromagnetnu buku radi održavanja integriteta signala u mrežnoj opremi visoke{0}}gustine. Takođe pruža odličnu ESD zaštitu, štiteći osetljive unutrašnje komponente od elektrostatičkog oštećenja tokom rukovanja i rada. Ove zaštite se prevode u manje kvarova na terenu i niže troškove održavanja tokom životnog ciklusa proizvoda.

Parametar

Apsolutne maksimalne ocjene
Parametar		Simbol			Min.	Max.			Jedinica	Napomena
Temperatura skladištenja		Tst			-40	+85			stepen
Radna relativna vlažnost (bez- kondenzacije)		RH			5	90			%
Temperatura radnog kućišta		Tc			0	70			stepen
Ulazni napon		-			GND	Vcc			V
Napon napajanja		Vcc{0}}Vee			-0.5	+3.6			V
Optička ulazna snaga prijemnika						0			dBm
Preporučeni radni uvjeti
Parametar	Simbol		Min.	Tipično			Max.	Jedinica		Napomena
Napon napajanja	Vcc		+3.14	+3.3			+3.46	V
Struja napajanja	Icc		-	600			800	mA
Radna relativna vlažnost (bez{0}}kondenzacije)	RH		5				85	%
Temperatura kućišta (radna)	TC		0	-			70	stepen
I2C frekvencija sata			-	100			400	KHz
Potrošnja energije Maks	-		-	-			2.5	W

Optical Specification
10G 1577nm predajnik
Parametar	Simbol	Min.	Tip.		Max.		Jedinica	Napomena
Podrška brzina prenosa podataka	-		9.953				Gb/s
Centralna talasna dužina	λ	1575	1577		1580		nm	Napomena1
Spektralna širina (-20dB)	Δλ	-	-		1		nm
Omjer potiskivanja bočnog načina rada	SMSR	30					dB
Prosječna optička izlazna snaga (BOL)	Po	2	-		5		dBm
Omjer izumiranja	Er	8.2	-		-		dB
Izlazna snaga sa predajnikom Onemogućeno	Poff	-	-		-39		dBm
Kazna disperzije	-	-	-		1		dB
Izlazni dijagram očiju	U skladu sa G.9807.2 (10% marže)
Diferencijalno ljuljanje ulaza	V_ID	120		1000		mV		Napomena2
Prijemnik
Parametar	Simbol	Min.	Tip.	Max.		Jedinica		Napomena
SD izlazni napon- visok	VIH	2	-	Vcc		V
SD izlazni napon- nizak	VIL	0	-	0.8		V
Diferencijalni izlazni zamah	V_OD	600		1000		mV		Napomena3
2.488G
Talasna dužina operacije	-	1260	-	1330		nm
Osjetljivost prijemnika (BOL)	Sen	-	-	-28		dBm		Napomena4
Optička snaga zasićenja	Sat	-7	-	-		dBm
Treceiver_settling	-	-	-	400		ns
SD nivo potvrđivanja	L-H	-	-	-29		dBm
SD De-nivo potvrde	H-L	-45	-	-		dBm
Histereza	Hys	0.5	-	6		dB
Dynamic Range	-	15	-	-		dB
9.953G
Talasna dužina operacije	-	1260	-	1280		nm
Osjetljivost prijemnika (BOL)	Sen	-	-	-26		dBm		Napomena5
Optička snaga zasićenja	Sat	-5	-	-		dBm
Treceiver_settling	-			800		ns
SD nivo potvrđivanja	L-H	-	-	-27		dBm
SD De-nivo potvrde	H-L	-45	-	-		dBm
Histereza	Hys	0.5	-	6		dB
Dynamic Range	-	15	-	-		dB

Napomena1: 9,953Gbps kontinuirani-režim, PRBS2³¹-1

Napomena2: AC spojen interno

Napomena 3: DC spojen interno

Napomena 4: Izmjereno pomoću PRBS 2²³-1 test uzorak @2.488Gbps i ER=8.2dB, BER manji ili jednak 1*10-4

Napomena 5: Izmjereno pomoću PRBS 2³¹-1 test uzorak @9.953Gbps i ER=6dB, BER manji ili jednak 1*10-3

Preciznost digitalnog dijagnostičkog monitora

Parametar	Simbol	Domet	Preciznost
Temperatura kućišta primopredajnika	T	Izmjerena temperatura kućišta primopredajnika u specificiranom radnom opsegu	±3 stepena
Napon napajanja	Vcc	Interno izmjeren napon napajanja primopredajnika 3.0~3.6V	±3%
TX Bias Current	Id	Izmjerena TX struja prednapona u uA	±10%
TX izlazna snaga	Po	Izmjerena TX izlazna snaga u dBm Preko specificiranog raspona izlazne snage	±3dB
Primljena optička snaga	Pi	Izmjerena primljena snaga RX u dBm Preko specificiranog raspona ulazne snage, -8~-31dBm,	±3dB
